一.概述
洗靴機主要用于煤礦的工人的靴子清洗,國內近幾來引進的新型產品。升井人員通過洗靴機時,不銹鋼全自動智能洗靴機自動控制水、電、動力系統的運行,并能一次性刷凈靴子底紋和靴面、靴筒上的煤泥污垢;無人通過時,控制整套設備處于待機狀態,沒有水、電的消耗及浪費,真正做到節能環保。
1.設計標準
本設備根據Q/CTKS13《礦用洗靴機技術條件》

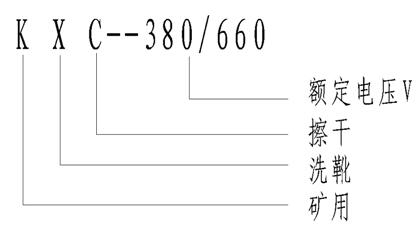

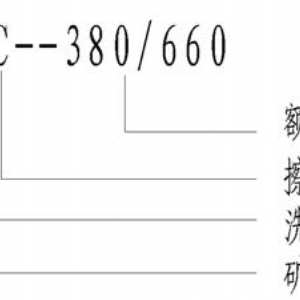

2.型號含義
3.適用場地與環境
有于井口、副井口、井下等環境下。
4、設備特點:
1)有效防水、防靜電、耐磨耐腐蝕;
2)控制、可靠性高;
3)過壓過流,自動保護;
4)可手控、自動控制
5)使用效果好、視覺漂亮、造型美觀
二、技術參數:
項目名稱 | 技術參數 | 項目名稱 | 技術參數 |
設備型號 | KXC-380/660 | 額定功率 | 3.0KW X 3臺 |
設備尺寸 | 4500X2000X1380mm(長寬高) | 工作頻率 | 50HZ |
清洗工作方式 | 清水噴淋 | 安全保護 | 漏電,過載,短路 |
清洗平臺長度 | 3600mm | 運行噪聲 | ≥ 65 |
啟停方式 | 人體感應啟動,自動延時停機 | 設備重量 | 2300Kg |
工作延時 | 0-60秒 | 包裝方式 | ---- |
排水方式 | 沖洗直排 |
|
|
電源電壓 | 380V/660V |
|
|

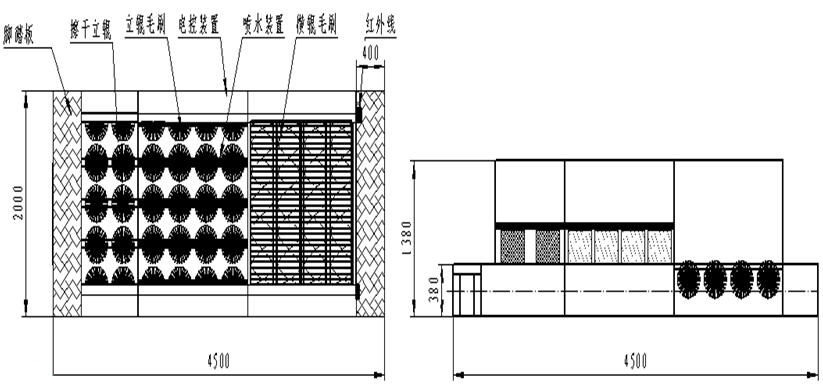

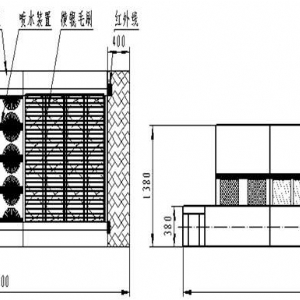

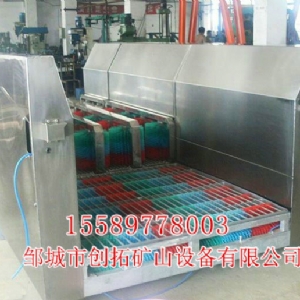

1、結構

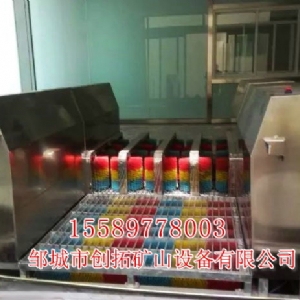

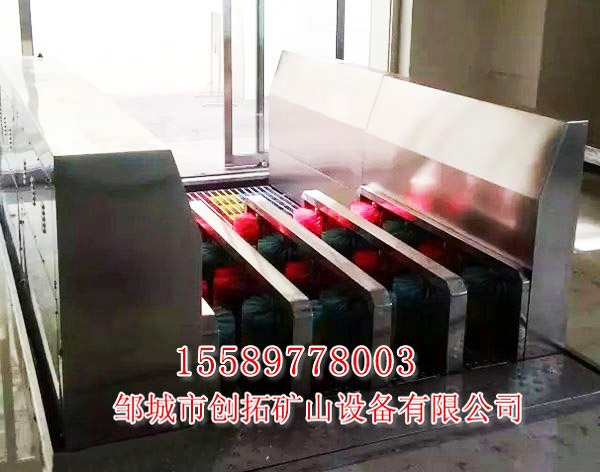

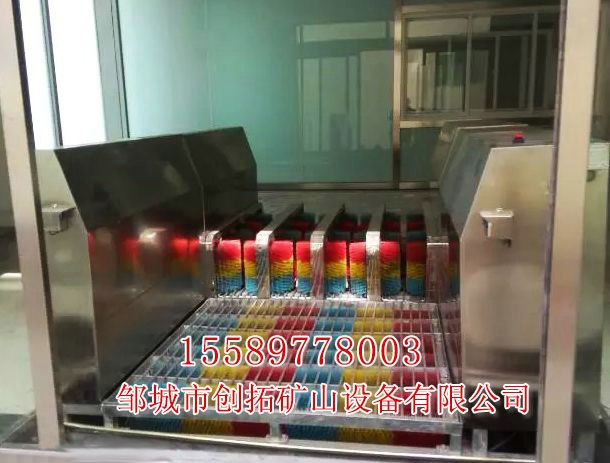

設備由電控裝置、傳動系統、橫輥毛刷、立輥毛刷、擦干立輥、噴水裝置、紅外線感應等組成。

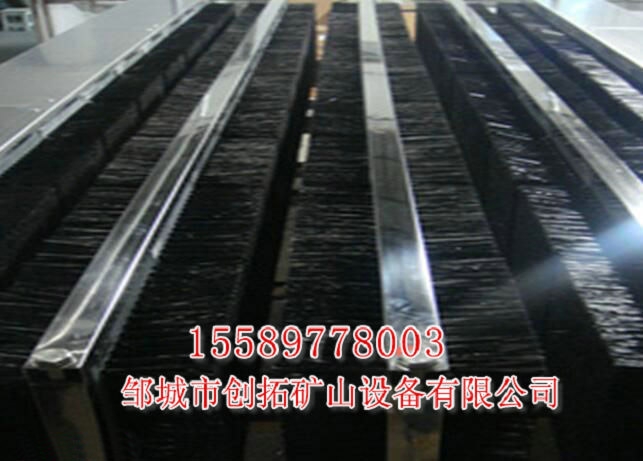

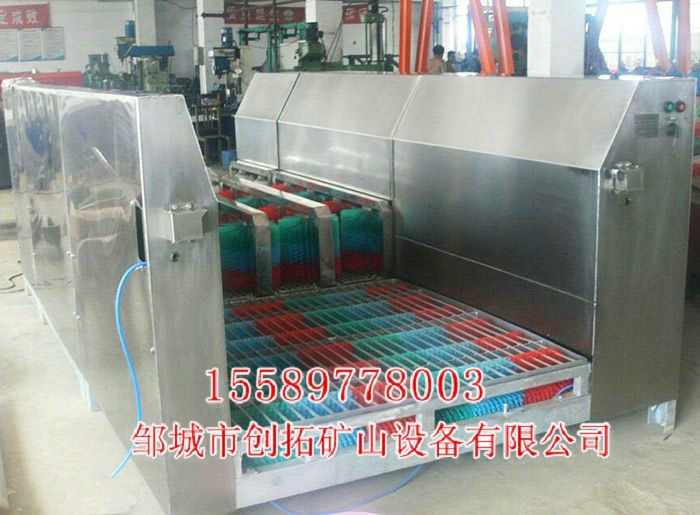

刷筒采用彩色耐磨尼龍,立輥刷筒Φ300共有5排20個,橫輥刷筒Φ250共有4排;擦干立輥采用優 質吸水材料,保證擦干效果;動力裝置減速機兩臺分別控制立輥刷筒和橫輥刷筒;控制裝置為自動控制模塊和手動控制模塊,內置PIC程序編程器;自動噴淋系統采用耐壓PPR耐壓熱熔管布設;控制裝置為光電開關及電磁閥(對射型,電壓AC380V);內置渦輪變速箱;表面材質為全不銹鋼制作。
2、工作原理:
當工人進入或走出井口時,靠近刷洗靴機,人體紅外線傳感器自動工作(也可手動按動按鈕),人體紅外線傳感器的感知信號傳輸給PLC主控器,主控器指令輸出信息啟動刷洗靴機電機及打開高壓電動球閥或水泵。人在刷洗靴機軟刷子中間行走,刷輥自動刷洗靴子上的煤塵及臟污。
四、安裝
1、在設備下在地基前,檢查各螺絲連接是否松動,各線路是否連接正常。
2、確認總電壓是否達標,供水是否正常。
3、將設備放置在地基內,用水平儀檢查安裝是否平正。
4、開啟總電源,檢查電控箱內指示燈是否開啟。
5、確認手自動開關是否正常,設備先預熱5min,確認無異常聲音,可正常使用。
五、使用說明
1、使用前請仔細閱讀使用說明書,檢查整機是否完好。
2、檢查各零件是否有松動,開啟后是否有異常聲音。
3、開啟總電源,看設備電源箱內是否通電。
4、通電后先將設備開關旋鈕打到手動,按啟動鍵將設備啟動,確認沒有異常聲音,檢查供水是否正常,按下停止鍵將設備停止。
5、將設備開關旋鈕打至自動,設備會(huì )用紅外線感應運行設備??烧J褂?。
六、注意事項
1、開啟設備前必須確認通電通水正常,方可使用。
2、嚴禁帶電維修。
3、嚴禁隨意更換零配件。
七、常見故障與排除
故障 | 原因分析 | 排除方法 | 備注 |
設備開啟電源后設備不運行 | 電控箱內電源跳閘 | 打開電控箱將閘合上。 |
|
設備運行后沒有噴水 | 檢查水開關 | 將水總開關閥打開。 |
|
設備開啟后刷輥不轉 | 傳動鏈脫落 | 將傳動鏈重新連接 |
|
紅外感應感應不到 | 紅外線感光處有異物。 | 擦拭去紅外線處異物 |
|
八、開箱及檢查
裝置開箱檢查時應根據裝箱單仔細核對箱內物品的名稱、型號、規格及數量,如有疑問,請及時與我公司聯系
。
九、運輸與貯存
運輸過程中應有防潮、防雨措施;不允許有擠壓和碰撞,裝卸時嚴禁碰、擲、摔。貯存在通風良好、干燥的倉庫內。
十、隨機附件
產品1套
使用說明書 1份
出廠合格證
十一、服務
產品自出廠之日起十二個月以?xún)?,不是因使用不當出現的質量問題,我公司實行三包。十二個月后出現的質量問題,公司負責保修,并適當收取維修費及材料費。
